Konfigurasi ArcGIS Notebook Server Multiple Machine pada Ubuntu 20.04 #8

Open

opened 9 months ago by byprakoso · 0 comments

byprakoso commented 9 months ago

Owner

File handles and process limits

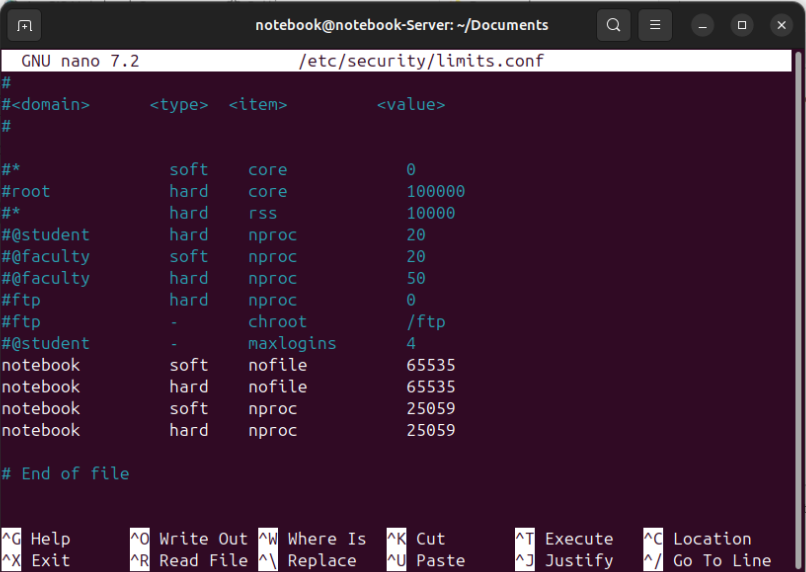

• Ubah file handle minimum menjadi 65535 dan process minimum 25059. Arahkan ke sudo nano /etc/security/limits.conf untuk mengubah aturan tsb

<ArcGIS Notebook Server installation user> soft nofile <file limit>
<ArcGIS Notebook Server installation user> hard nofile <file limit>
<ArcGIS Notebook Server installation user> soft nproc <process limit>
<ArcGIS Notebook Server installation user> hard nproc <process limit>

Set FQDN pada etc/hosts

Arahkan ke :

sudo nano /etc/hosts

Tambahkan baris berikut. pastikan hostname sudah benar

10.100.1.73   notebook-server.gisportal.id   notebook-server

Setelah disimpan, cek dengan:

hostname
hostname -f
ping notebook-server.gisportal.id

Install docker form a package

Ref: https://docs.docker.com/engine/install/ubuntu/#install-from-a-package

1. Pergi ke https://download.docker.com/linux/ubuntu/dists/.

2. Pilih versi Ubuntu Anda dalam daftar atau cek dari terminal lsb_release -a

3. Buka pool/stable/dan pilih arsitektur yang berlaku ( amd64, armhf, arm64, atau s390x).

4. Unduh file berikut debuntuk paket Docker Engine, CLI, containerd, dan Docker Compose:
   containerd.io_<version>_<arch>.deb docker-ce_<version>_<arch>.deb docker-ce-cli_<version>_<arch>.deb docker-buildx-plugin_<version>_<arch>.deb docker-compose-plugin_<version>_<arch>.deb

5. Instal .debpaket-paketnya. Perbarui jalur pada contoh berikut ke lokasi tempat Anda mengunduh paket Docker. unutk mengeceknya masuk ke direktori Downlaods

sudo dpkg -i ./containerd.io_1.7.27-1_amd64.deb \
./docker-ce_27.1.2-1~ubuntu.24.04~noble_amd64.deb \
./docker-ce-cli_27.1.2-1~ubuntu.24.04~noble_amd64.deb \
./docker-buildx-plugin_0.27.0-1~ubuntu.24.04~noble_amd64.deb \
./docker-compose-plugin_2.27.1-1~ubuntu.24.04~noble_amd64.deb

*Layanan Docker akan dimulai secara otomatis setelah instalasi. Untuk memverifikasi bahwa Docker berjalan, gunakan:

sudo systemctl status docker

sudo systemctl start docker

6. Verifikasi bahwa instalasi berhasil dengan menjalankan hello-world:

sudo docker run hello-world

Config Docker setting

1. Tambahkan akun yang digunakan unutk mengisntall ArcGIS Noteook Server.kemudian logout agar perubahan diterapkan

sudo usermod -aG docker <ArcGIS Notebook Server install account>

2. Keluar dan masuk kembali ke akun pengguna agar perubahan diterapkan, dan verifikasi bahwa Anda dapat menjalankan perintah Docker dari akun tersebut.

sudo docker run hello-world

3. masuk ke sudo nano /etc/docker/daemon.json
   tambahkan:

{"data-root" : "/data/docker"}

4. Hapus /var/lib/docker dan buat tautan yang merujuk pada /data/docker.

rm -rf /var/lib/docker
ln -s /data/docker /var/lib/docker

5. Restart Docker.

systemctl stop docker.service
systemctl start docker.service

Install Arcgis Notebook Server

*Allow firewall pada port 11443 dan 7443

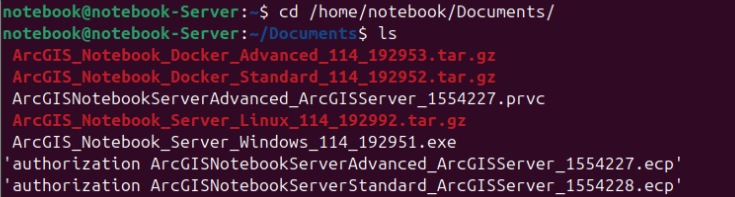

1. Pastikan file instalsi sudah terdapat pada /home/notebook/Documnets


2. Extarct file instalai

tar -xzvf ArcGIS_Notebook_Server_Linux_192977.tar.gz

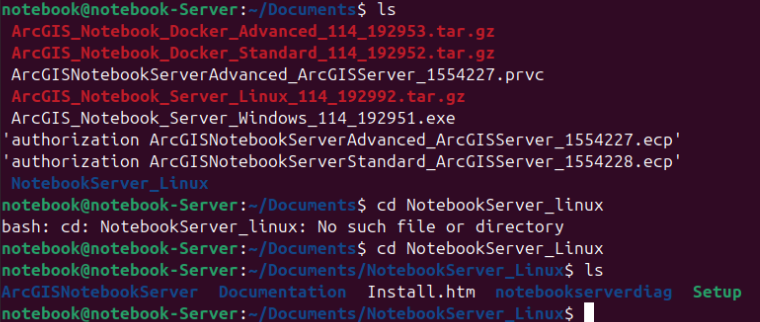

3. masuk ke file ArcgisNotebook_Linux pada Documents unutk melakukan setup instlasi


4. Run ./Setup untuk menjalankan instalasi Arcgis Notebook,akan muncul GUI Installation wizzard ikuti step2nya,diakhri kita akan diminta input file Authorization.ecp.

5. Ubah izin sistem operasi agar systemd dapat melakukan bootstrap dan mengelola proses pada ArcGIS Notebook Server. beralihlah ke pengguna root.

   • masuk ke /home/notebook/arcgis/notebookserver/framework/etc/scripts
   • copy file agsnotebook.service ke/etc/systemd/system/

   sudo cp agsnotebook.service /etc/systemd/system/



   -untuk membuat links otomatis,jalankan command di bawah ini:

   systemctl enable agsnotebook.service


   • Restart service systemd dan tinjau statusnya untuk memverifikasi bahwa layanan tersebut telah dikonfigurasi dengan benar:

   systemctl stop agsnotebook.service
   systemctl start agsnotebook.service
   systemctl status agsnotebook.service


Jalankan Post Installation Utility

ArcGIS Notebook Server menyertakan utilitas yang akan dijalankan setelah perangkat lunak diinstal. Utilitas ini menginstal citra kontainer Docker untuk notebook

1. Buka terminal dengan akun instalasi notebook server

2. masuk ke direktori folder arcgis notebook server
   home/notebook/arcgis/notebookserver/tools/postInstallUtility

3. ArcGIS Notebook Server mengharuskan Docker Engine terpasang di komputer Anda. Pastikan Docker aktif di komputer Anda dengan menjalankan perintah berikut:

./PostInstallUtility.sh

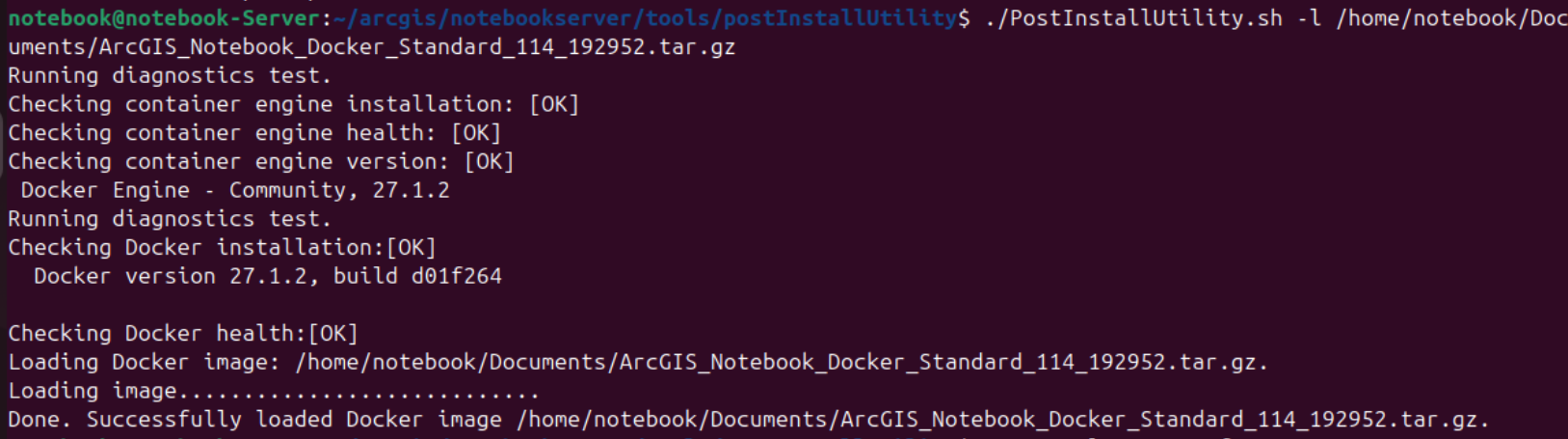

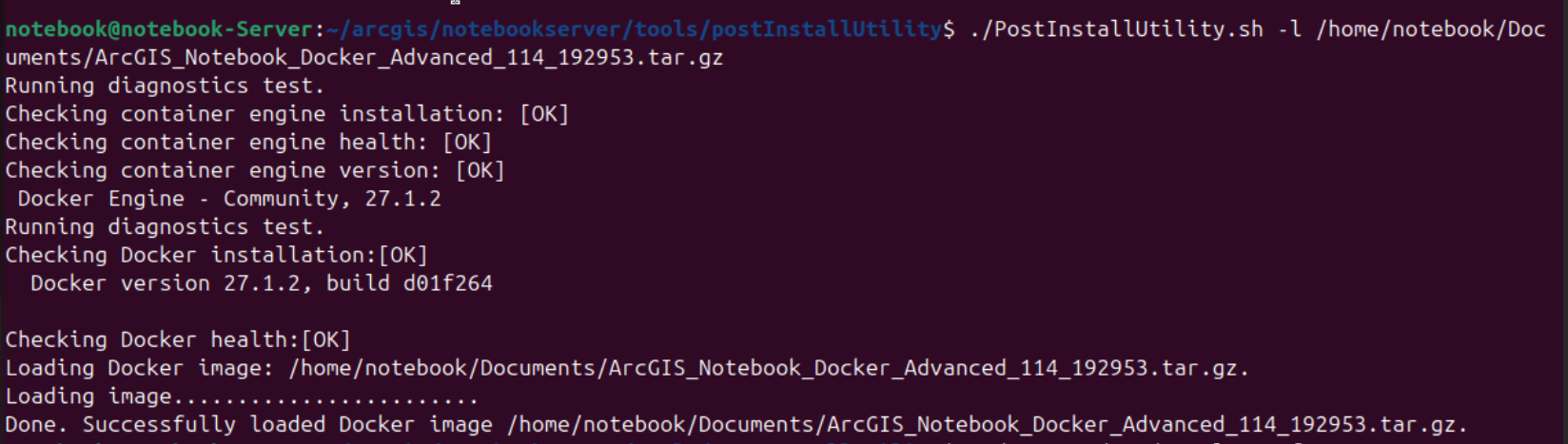

4. Instal image Notebooks Anda dengan menentukan jalur berkasnya. Image tersebut harus di-zip dalam format .tar.gz.
   Jalankan perintah berikut:

./PostInstallUtility.sh -l <path of .tar.gz Docker image>

• Advanced


• Standart


config arcgis notebook manager pada webadaptor(IIS) pada mesin utama

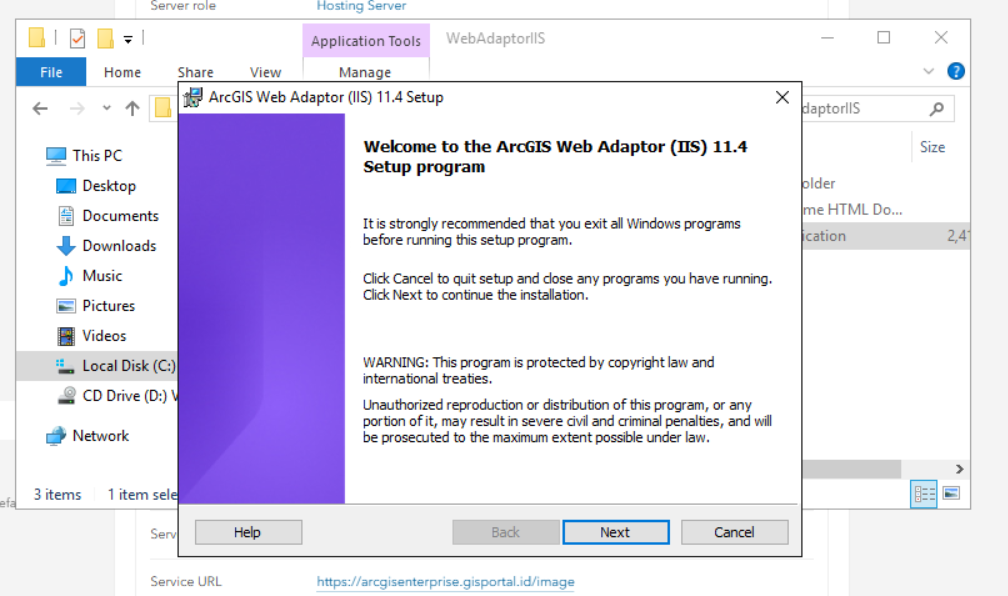

1. masuk ke file instalsai arcgis webadaptor,run setup

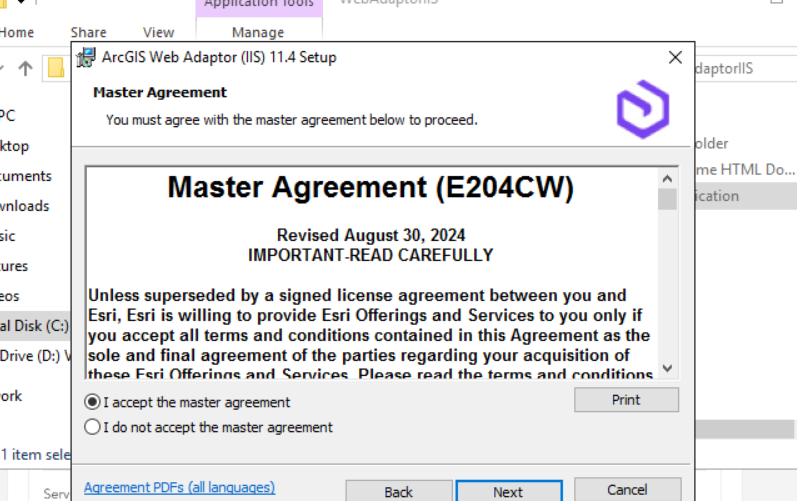

2. agreement

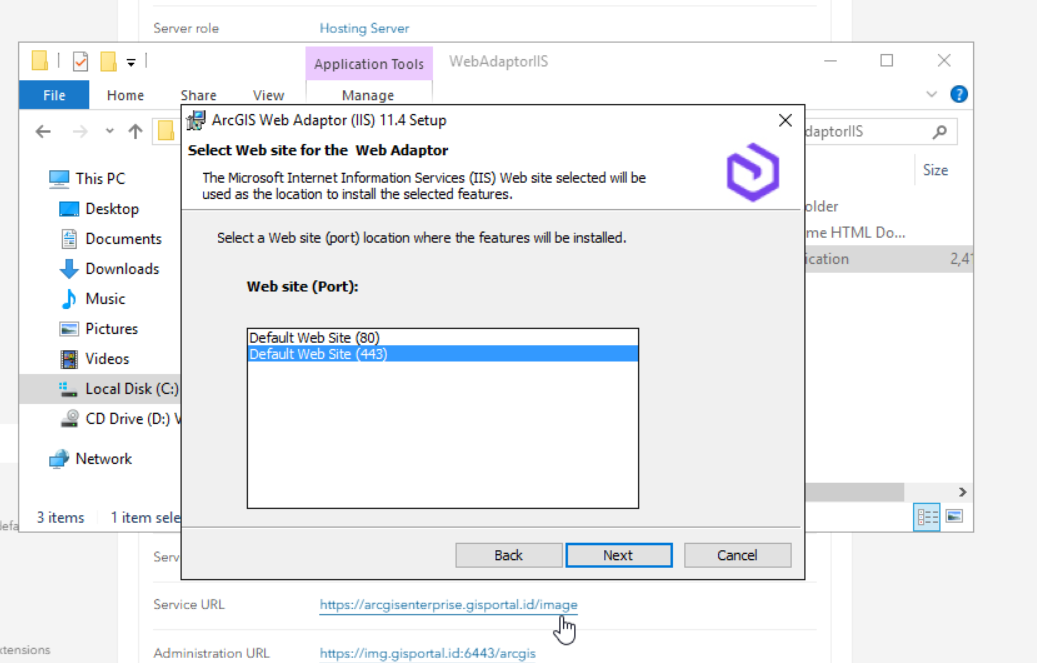

3. deafult port

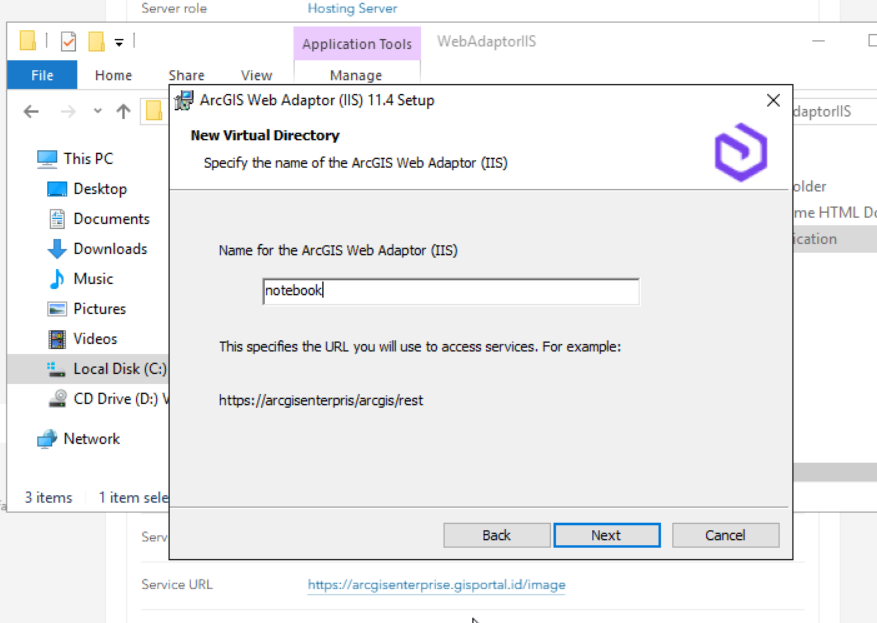

4. specify name menjadi notebook

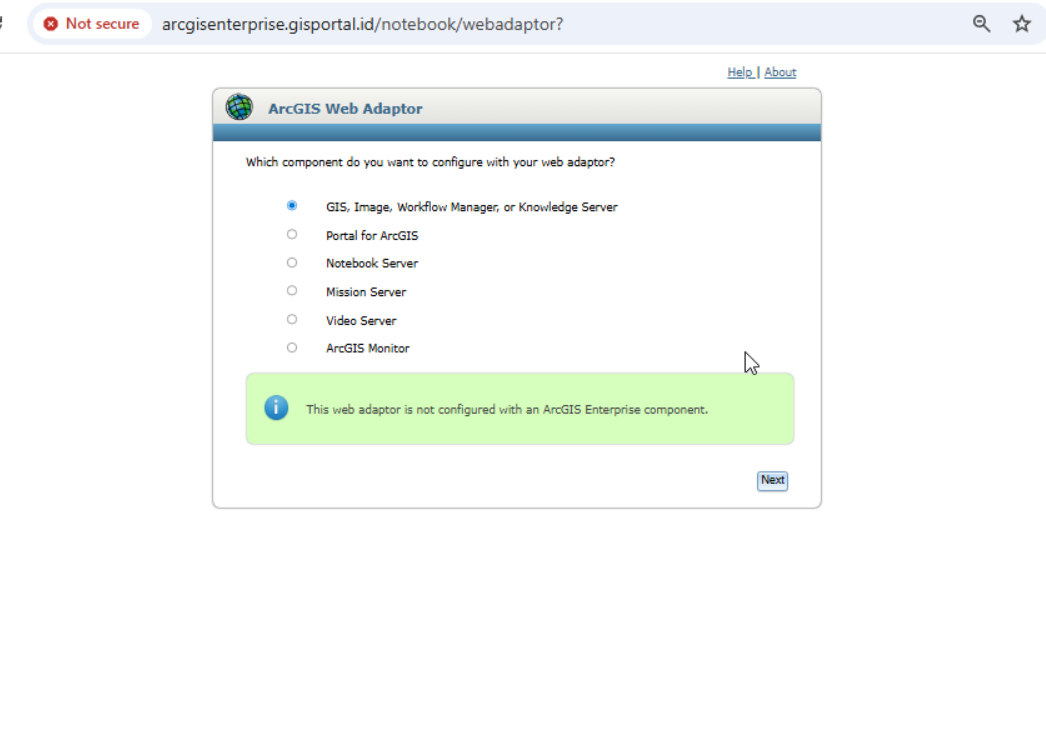

5. jika sudah selesai proses install,akan dirahkan ke halaman web arcgisenterprise/notebook/webadaptor. Pilih component Notebook Server

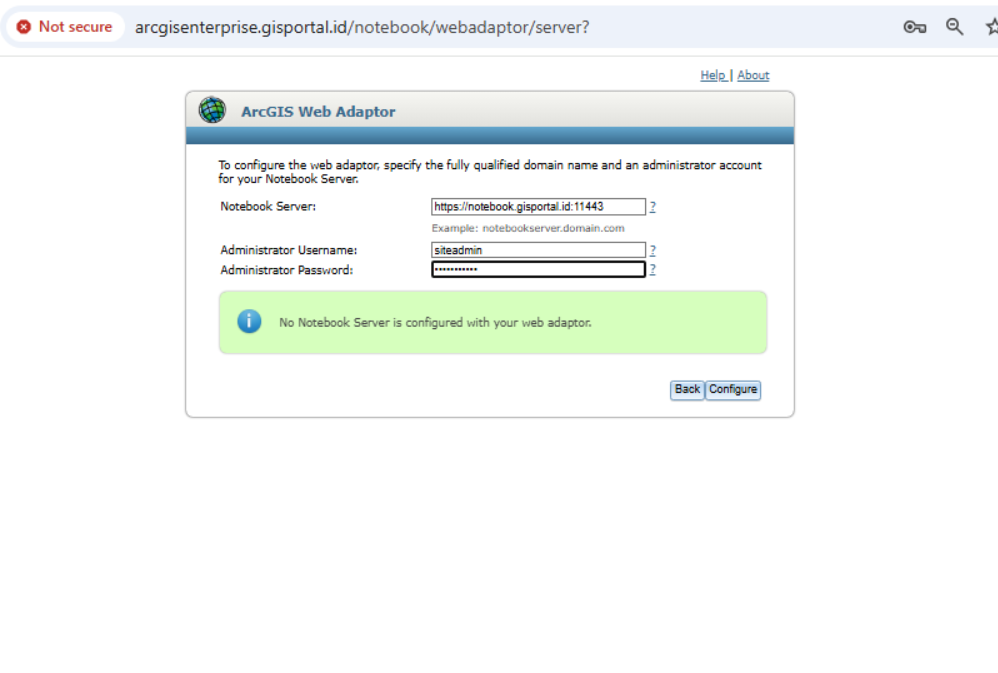

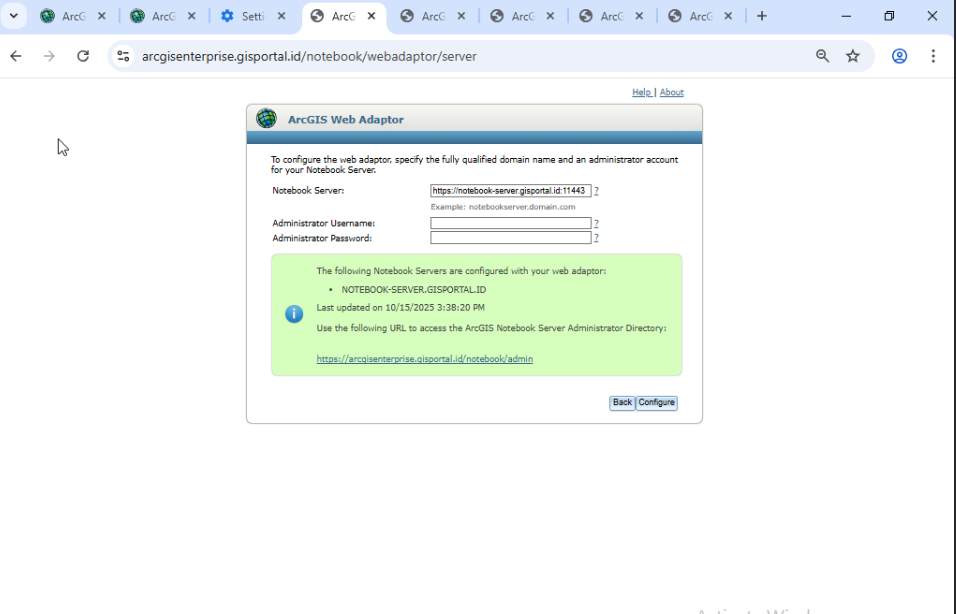

6.input domain dan credentials admin yang telah kita daftarkan saat create site pada mesin arcgis notebook server.

domain notebook server:

https://notebook-server.gisportal.id:11443

administrator username

siteadmin

administrator password

geonet$12345

7. notebook server berhasil diconfig


federated notebook server pad portal for arcgis

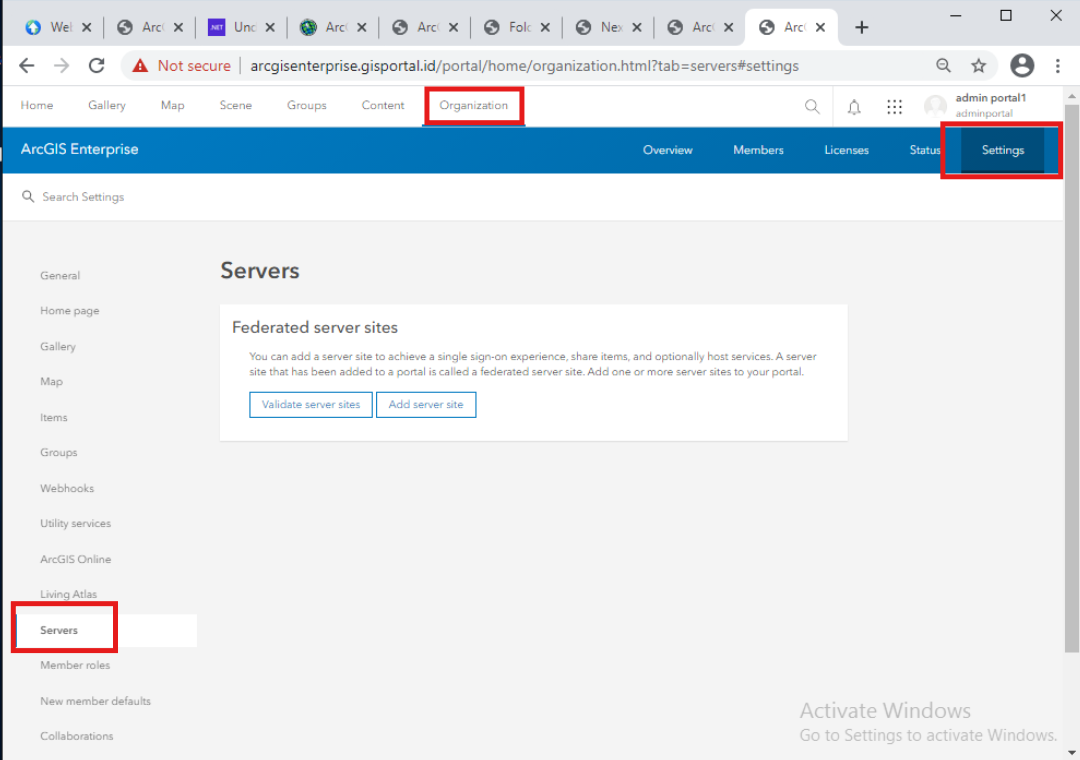

1. masuk ke https://arcgisenterprise.gisportal.id/portal/home pilih organization > setting > server,lalu pilih add serve site

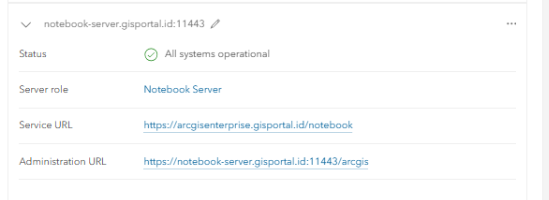

2. saat memilih add server site kita akan diminta service url,admin url dan administrator credentials untuk notebook server,input sesuai dengan yang teradapt pada gambar di bawah ini:

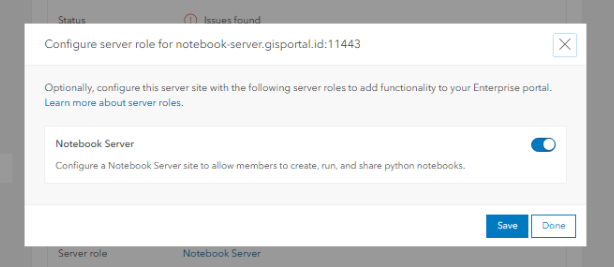

3. configure server role,kemudian aktifkan notebok server

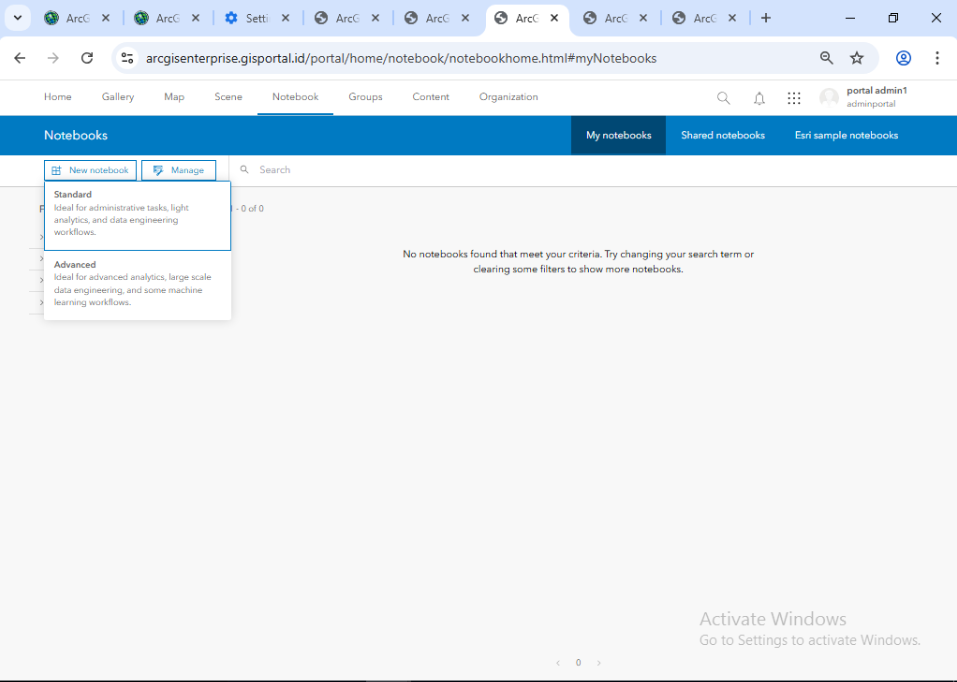

4. akan muncul menu notebook pada tampilan portal arcgisenterprise


• Standart

• Advanced
