Konfigurasi ArcGIS Image Server pada Multiple Machine #3

Open

opened 10 months ago by byprakoso · 0 comments

byprakoso commented 10 months ago

Owner

Instal dan config arcgis image server

---

instalasi pada mesin arcgis image server

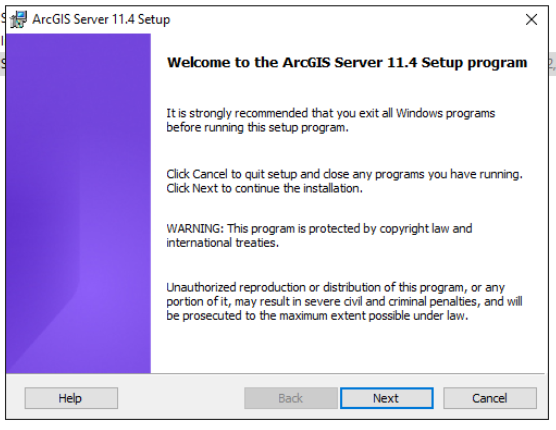

1. masuk ke file instalasi arcgis jalankan setup

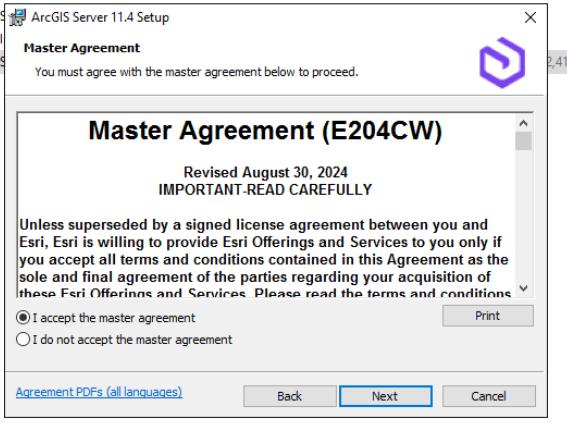

2. agreement

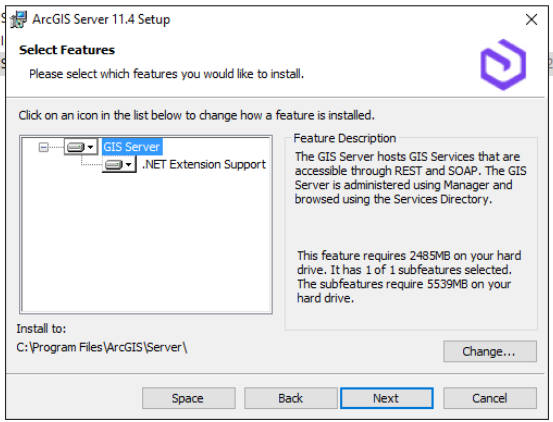

3. pastikan sudah menginstall .NET desktop runtime

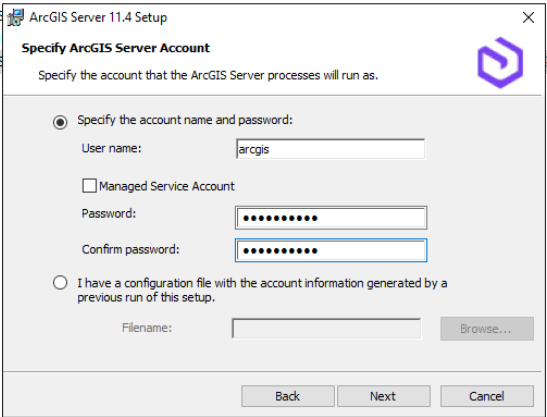

4. specify arcgis server account

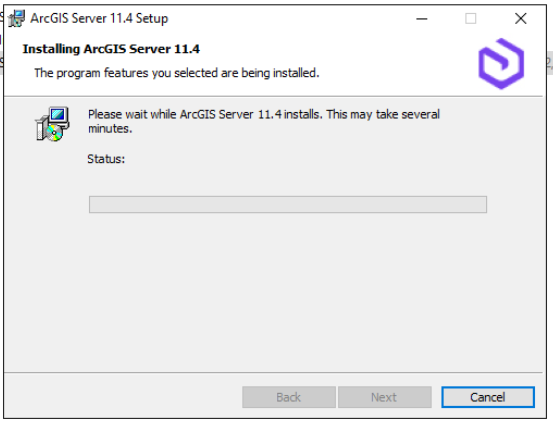

5. selesaikan proses install

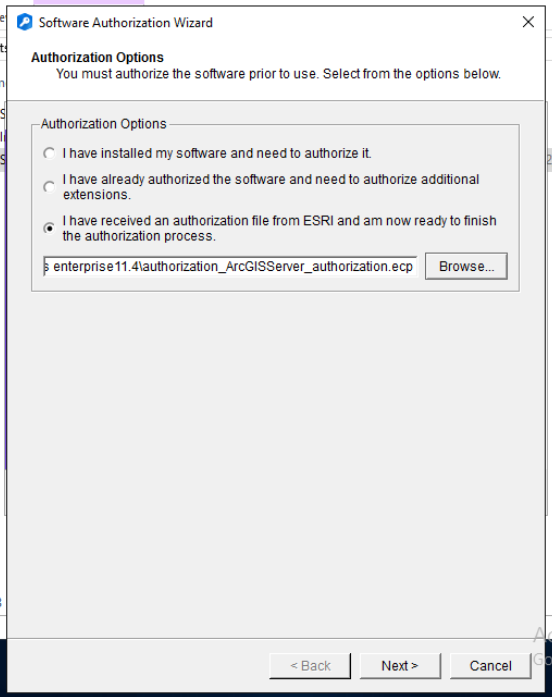

6. setelah instalasi selesai akan muncul software authorization wizard,input authorization arcgis image server

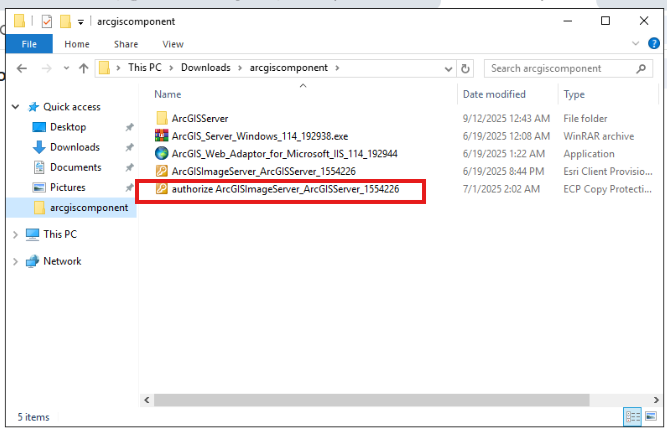

input license.ecp

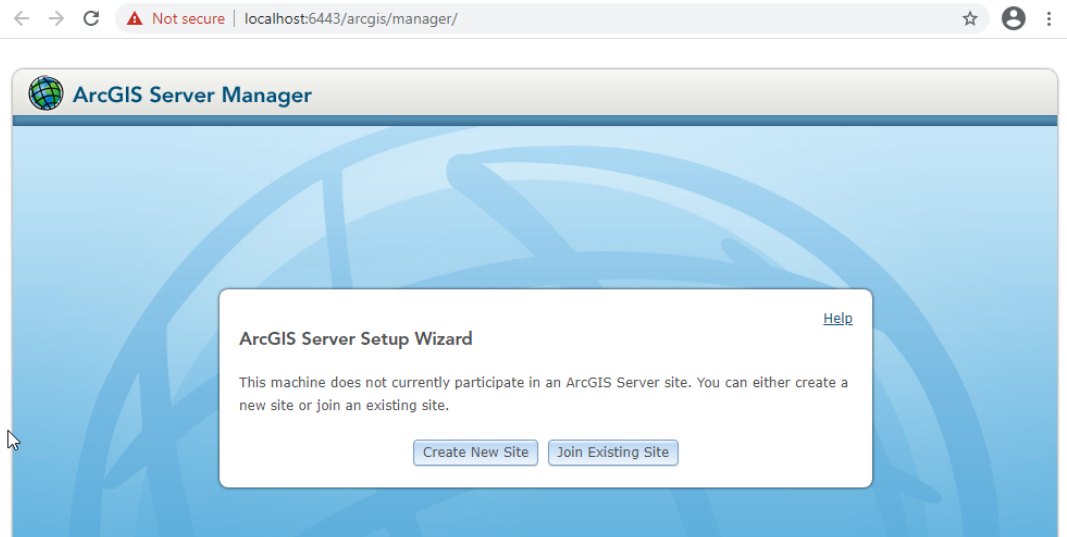

7. setelah proses license berhasil,akan dirahkan ke url localhost:6443/arcgis/manager pilih create new site

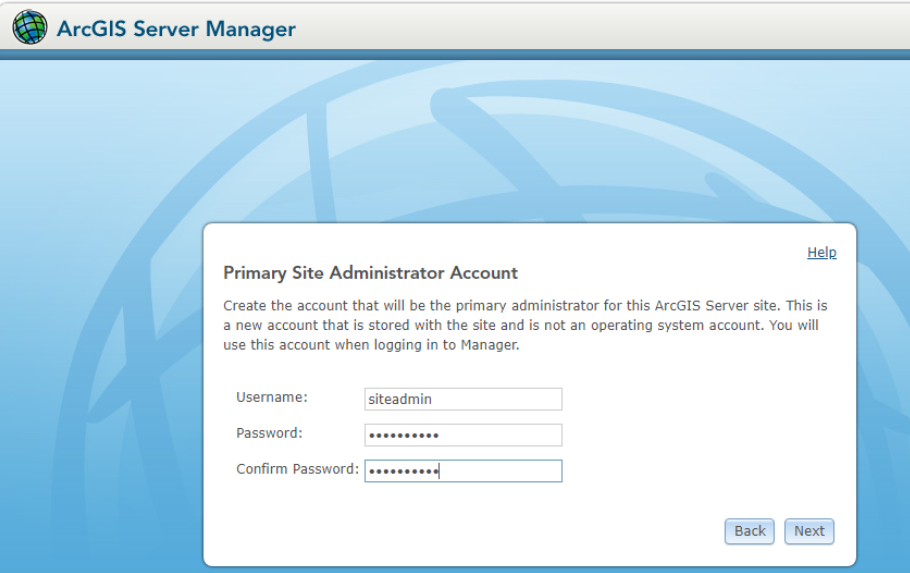

8. set administrator account

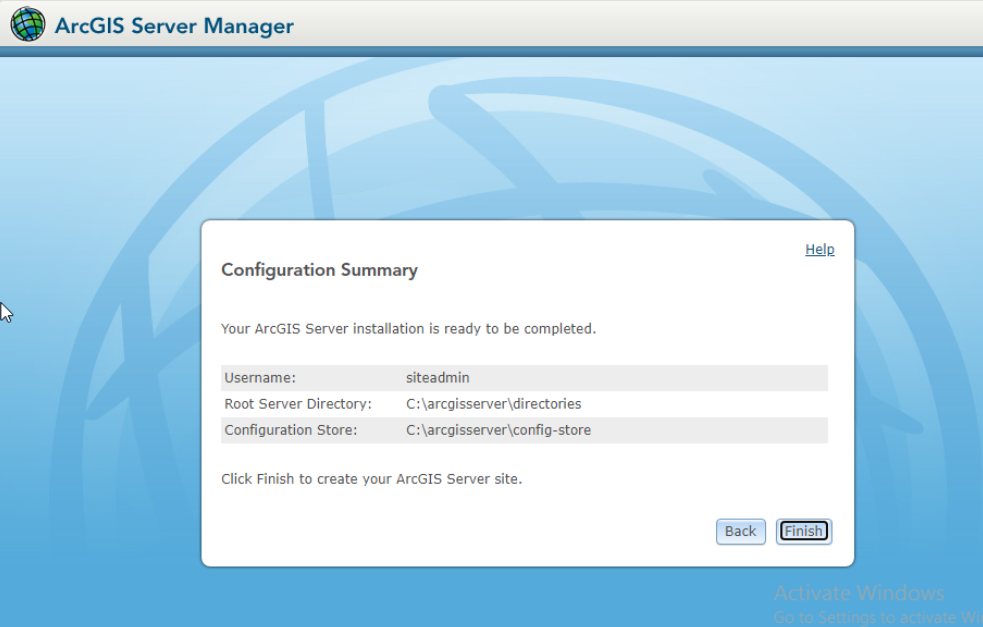

9. config summary,klik finish


---

---

config arcgis image server pada webadaptor(IIS) pada mesin utama

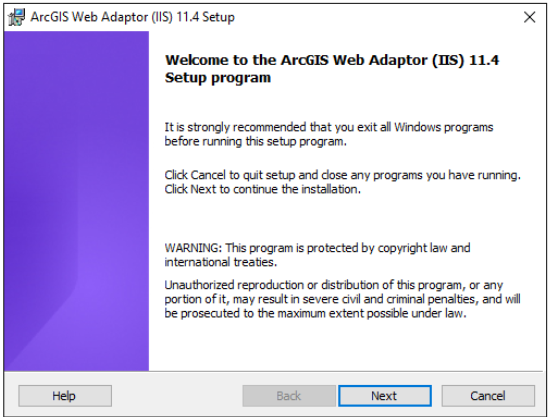

1. masuk ke file instalasi webadaptor,run setup

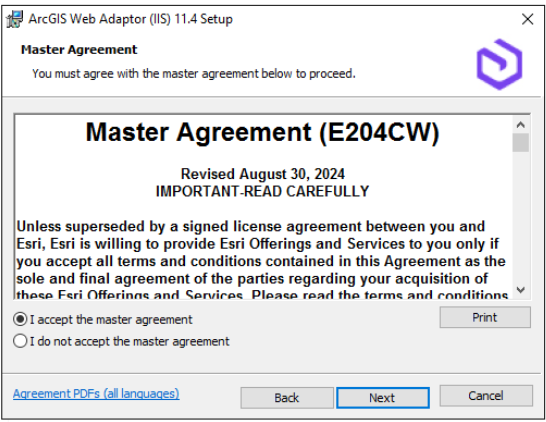

2. aggreement

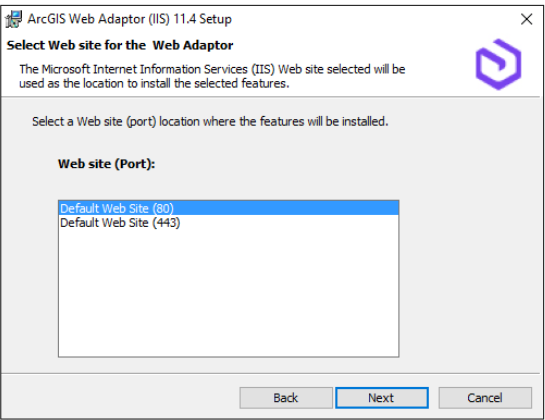

3. web site deafult port

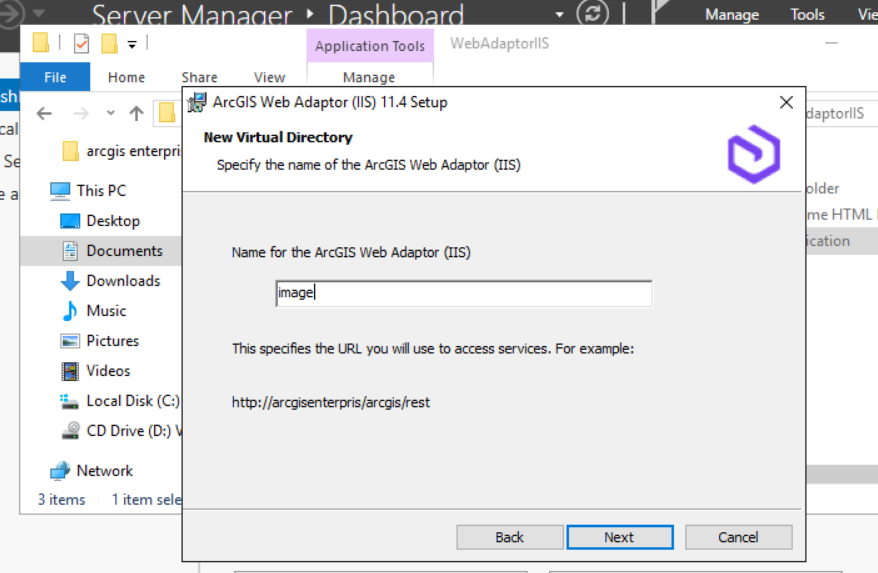

4. name for arcgis webadaptor ubah menjadi image

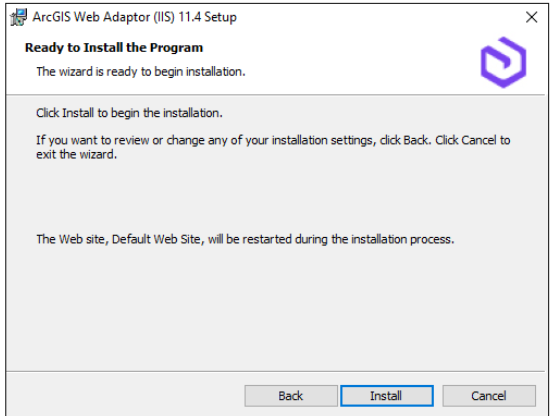

5. proses install

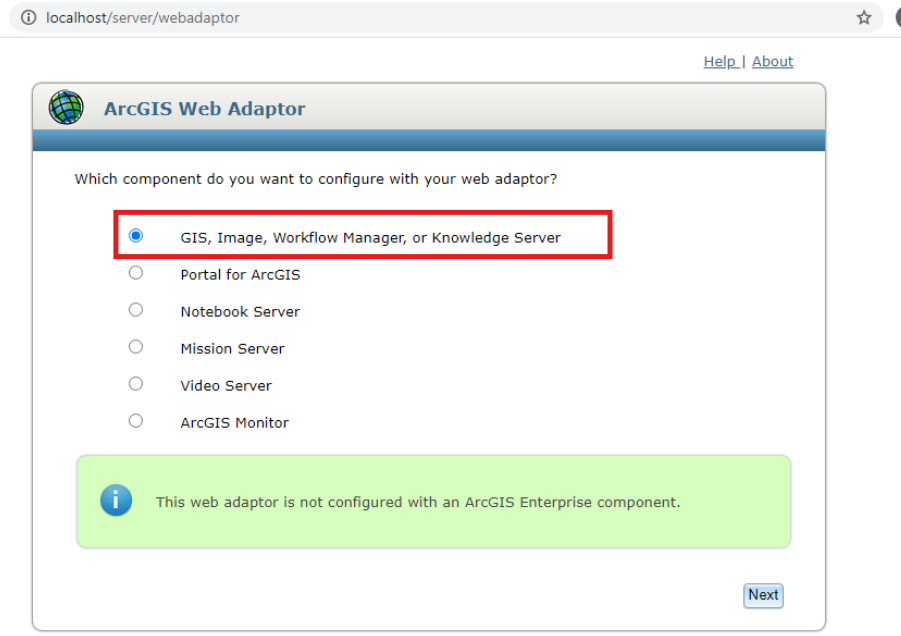

6. setelah proses install selesai akan dairahakan ke urllocalhost/image/webadaptor

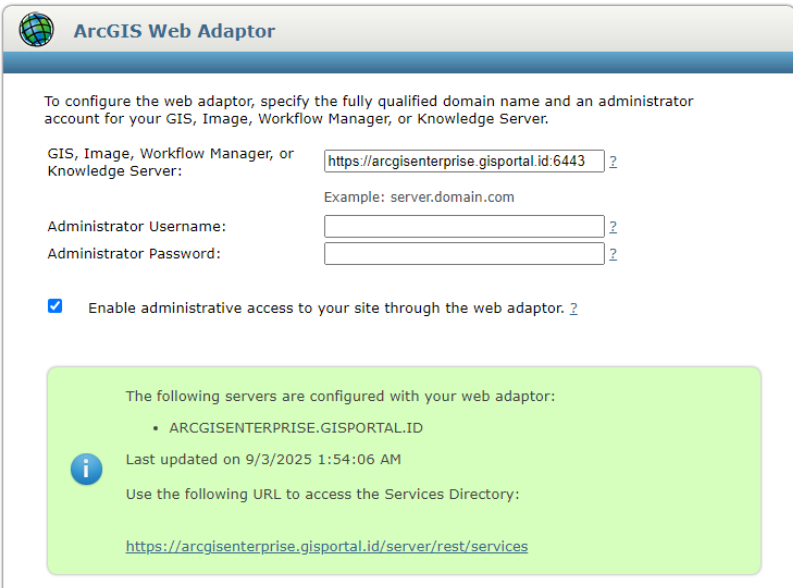

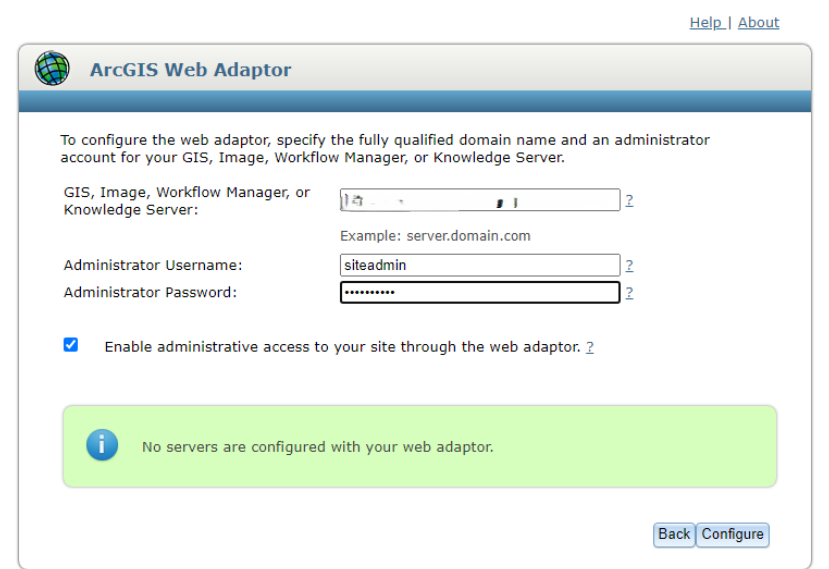

7. masukan url image serverhttps://img.gisportal.id:6443 serta account admin yang telah kita buat

8. arcgis iamge server berhasil di config dengan webadaptor


---

---

config shared folder ArcGIS Image Server multiple machine

*Server utama = tempat federasi + portal.

*Server tambahan = node Image Server.

*Agar tidak muncul error “requirements missing”, Image Server harus bisa akses config-store & directories yang sama dengan server utama.

*Jadi folder img yang Anda buat itu bukan sekadar tempat file biasa, tapi akan jadi lokasi shared untuk: config store dan store directory

---

---

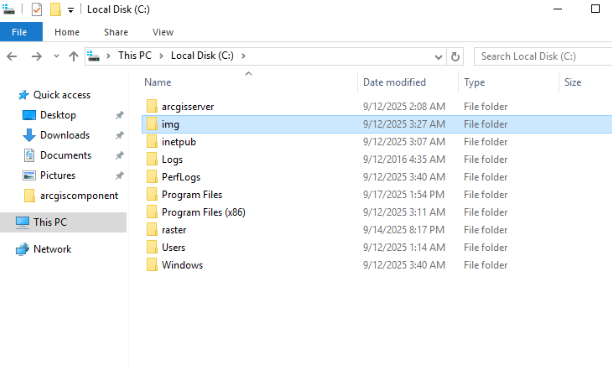

1. buat folder imgdi local disk C pada mesin arcgis image

2. klik kanan pada folder img > properties,buka tab sharing klik advanced sharing kemudian centang share this folder. klik permission tambhakan user/service account yang digunakna arcgis server
3. masuk ke tab security kemudian add acount yang sama (arcgis)
4. Berikan minimal Modify (lebih aman dari Full Control).

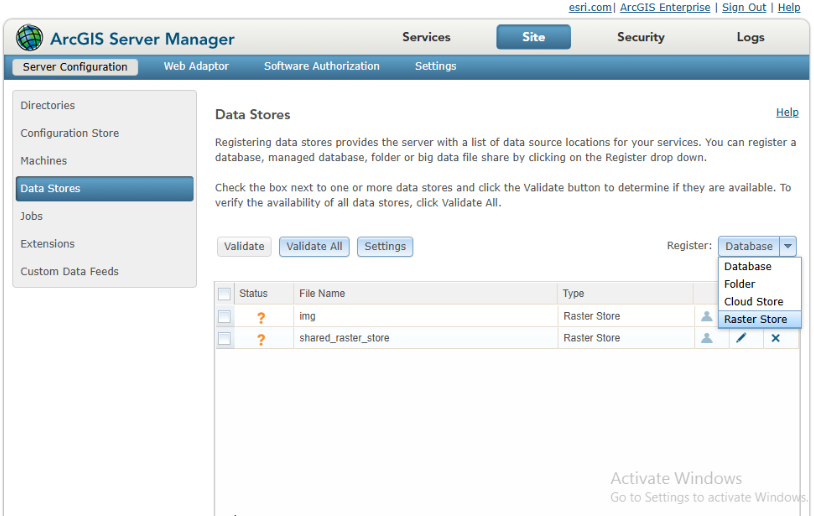

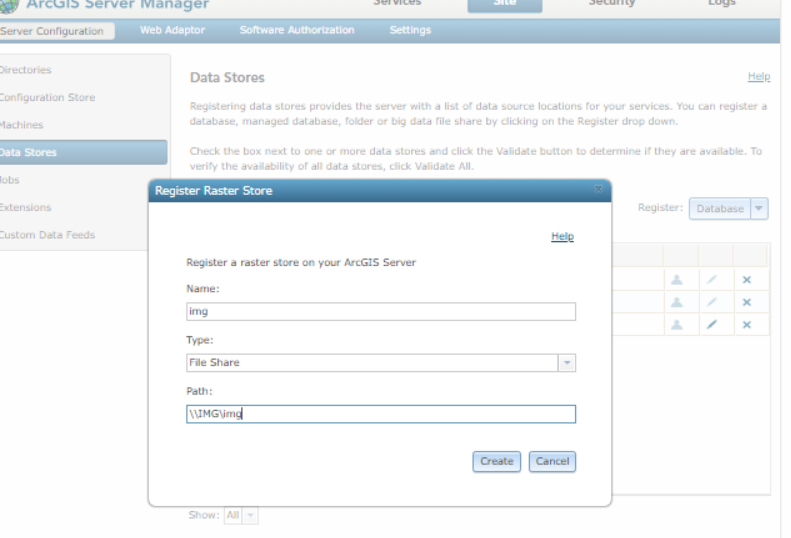

5. masukke localhost:6443/arcgis/manageremudian pilih site > server configuration > data stores,klik pada bagian register pilih raster store

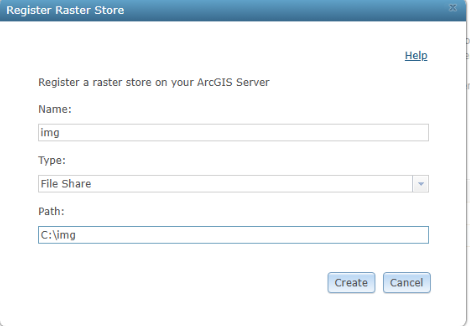

6. register raster store

7. pada mesin utama https://arcgisenterprise.gisportal.id/server/manager pilih site > server configuration > data store,kemudian register raster store

8. pada kedua mesin lakukan validasi pada data store

---

---

federated arcgis image server pada mesin utama

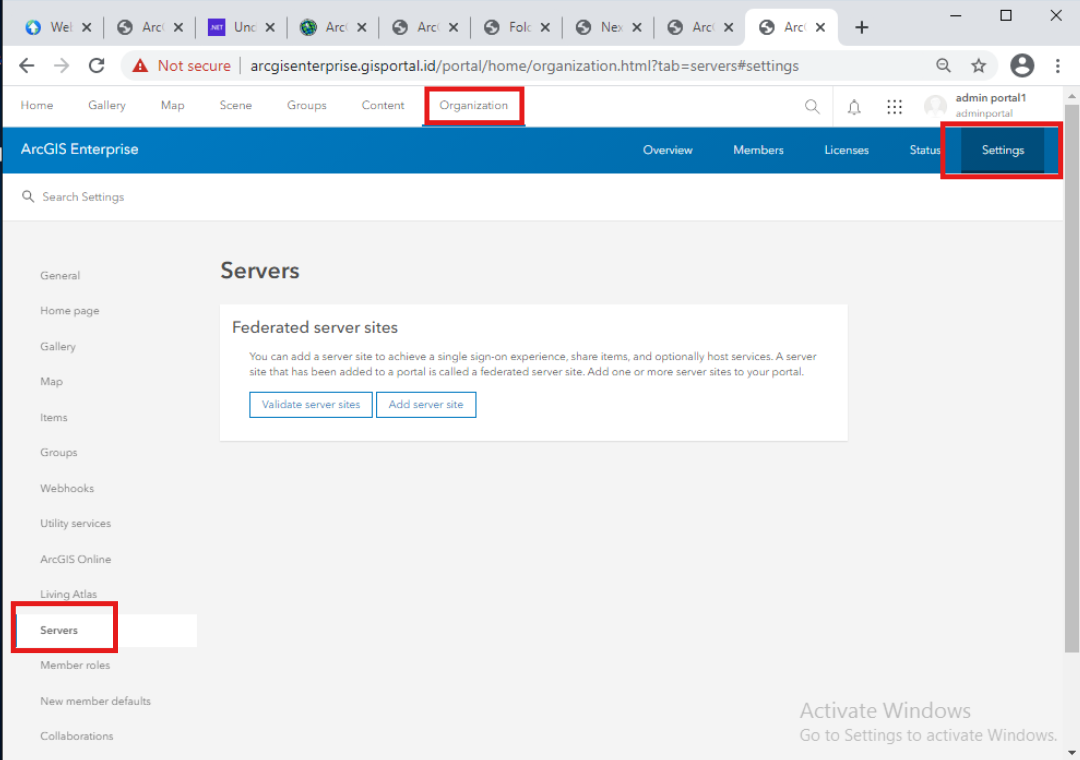

1. masuk ke https://arcgisenterprise.gisportal.id/portal/home pilih organization > setting > server,lalu pilih add serve site

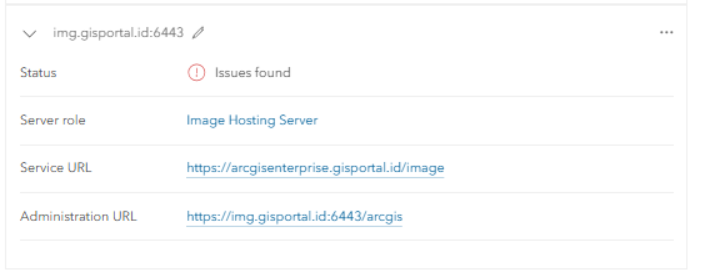

2. saat memilih add server site kita akan diminta service url dan admin url,input sesuai dengan yang teradapt pada gamabr di bawah ini


---

---

inbound firewall port mesin image server

Image Server – federated

6443 → ArcGIS Image Server REST/Services (dibutuhkan Portal untuk federasi dan akses service)

---

# Instal dan config arcgis image server --- ## instalasi pada mesin arcgis image server 1. masuk ke file instalasi arcgis jalankan setup  2. agreement  3. pastikan sudah menginstall .NET desktop runtime  4. specify arcgis server account  5. selesaikan proses install  6. setelah instalasi selesai akan muncul software authorization wizard,input authorization arcgis image server  input license.ecp  7. setelah proses license berhasil,akan dirahkan ke url ``localhost:6443/arcgis/manager`` pilih create new site  8. set administrator account  9. config summary,klik finish  --- --- ## config arcgis image server pada webadaptor(IIS) pada mesin utama 1. masuk ke file instalasi webadaptor,run setup  2. aggreement  3. web site deafult port  4. name for arcgis webadaptor ubah menjadi image  5. proses install  6. setelah proses install selesai akan dairahakan ke url```localhost/image/webadaptor```  7. masukan url image server```https://img.gisportal.id:6443``` serta account admin yang telah kita buat  8. arcgis iamge server berhasil di config dengan webadaptor  --- --- ## config shared folder ArcGIS Image Server multiple machine >*Server utama = tempat federasi + portal. >*Server tambahan = node Image Server. >*Agar tidak muncul error “requirements missing”, Image Server harus bisa akses config-store & directories yang sama dengan server utama. >*Jadi folder img yang Anda buat itu bukan sekadar tempat file biasa, tapi akan jadi lokasi shared untuk: config store dan store directory --- --- 1. buat folder ``img``di local disk C pada mesin arcgis image  2. klik kanan pada folder img > properties,buka tab sharing klik advanced sharing kemudian centang share this folder. klik permission tambhakan user/service account yang digunakna arcgis server 3. masuk ke tab security kemudian add acount yang sama (arcgis) 4. Berikan minimal Modify (lebih aman dari Full Control). 5. masukke ``localhost:6443/arcgis/manager``emudian pilih site > server configuration > data stores,klik pada bagian register pilih raster store  6. register raster store  7. pada mesin utama ``https://arcgisenterprise.gisportal.id/server/manager`` pilih site > server configuration > data store,kemudian register raster store  8. pada kedua mesin lakukan validasi pada data store --- --- ## federated arcgis image server pada mesin utama 1. masuk ke ``https://arcgisenterprise.gisportal.id/portal/home`` pilih organization > setting > server,lalu pilih add serve site  2. saat memilih add server site kita akan diminta service url dan admin url,input sesuai dengan yang teradapt pada gamabr di bawah ini  --- --- ## inbound firewall port mesin image server Image Server – federated 6443 → ArcGIS Image Server REST/Services (dibutuhkan Portal untuk federasi dan akses service) ---
